Usterki świec zapłonowych – jak je rozpoznać i co oznaczają?

Usterki świec zapłonowych można często rozpoznać po wyglądzie izolatora, elektrod i metalowego korpusu. Szaro-białe lub szaro-żółte przebarwienie zwykle oznacza prawidłową pracę, natomiast nagar, stopienie elektrod albo pęknięcie izolatora wskazują na problem ze świecą, montażem lub innym układem silnika.

Jak czytać wygląd świecy zapłonowej?

Świeca zapłonowa inicjuje spalanie mieszanki paliwowo-powietrznej. Podczas oględzin należy sprawdzić przede wszystkim izolator ceramiczny, elektrodę środkową, elektrodę masową oraz gwint i korpus. Taka diagnostyka, nazywana „czytaniem świecy”, pokazuje warunki, w jakich pracował silnik.

Trzeba jednak zachować właściwą kolejność rozumowania. Ślad na świecy jest często objawem, a nie bezpośrednią przyczyną awarii. Wymiana samego elementu może więc nie wystarczyć, jeśli problem powoduje zbyt bogata mieszanka, zużyty silnik, uszkodzona cewka albo niewłaściwa wartość cieplna świecy.

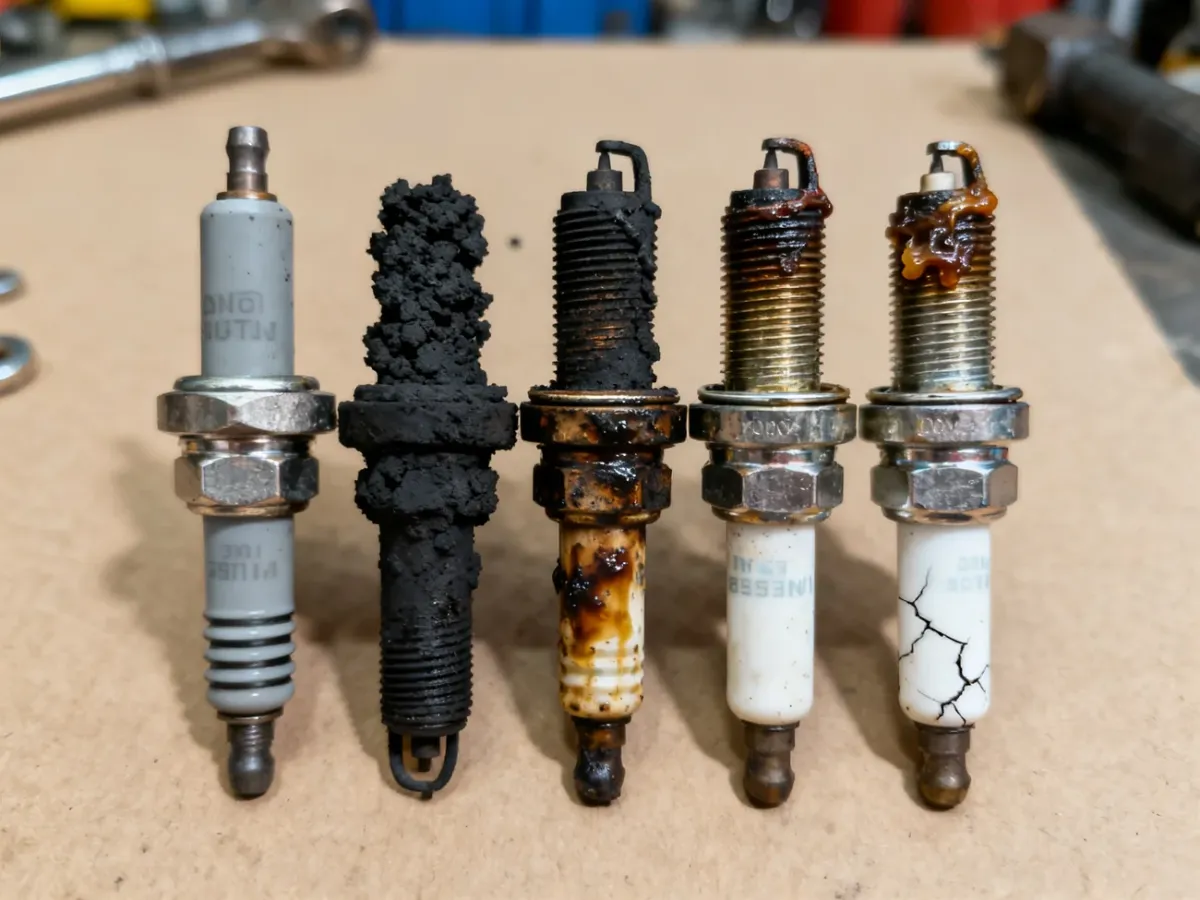

Porównawcze oględziny najczęściej spotykanych stanów świecy ułatwiają ocenę uszkodzenia:

Prawidłowy wygląd

Izolator ma zwykle barwę szaro-białą, szaro-żółtą lub jasnobrązową. Niewielkie przebarwienia pochodzące od dodatków do paliwa nie muszą oznaczać usterki. Elektrody są zużyte równomiernie, a ich krawędzie nie noszą śladów nadtopienia. Naturalnym procesem jest jednak erozja elektrod. Iskra stopniowo usuwa niewielkie ilości materiału, zwiększając odstęp między elektrodami i pogarszając jakość zapłonu.

Nagar i silne osady

Czarny, suchy nagar może pojawić się wtedy, gdy świeca pracuje zbyt często poniżej temperatury samooczyszczania, która według materiałów technicznych wynosi około 450°C. Sprzyjają temu krótkie trasy, zbyt niska wartość cieplna świecy, zbyt bogata mieszanka oraz zabrudzony filtr powietrza.

Tłuste osady mogą z kolei wskazywać na spalanie oleju, a jasne lub nietypowe naloty bywają związane z dodatkami paliwa albo spalaniem chłodziwa. Jeśli osad pokrywa izolator i przestrzeń między elektrodami, iskra może przeskakiwać niestabilnie. Nową świecę należy wtedy zamontować dopiero po ustaleniu źródła zabrudzenia.

Stopienie elektrod

Stopiona elektroda środkowa, połączona z elektrodą masową, oznacza silne przegrzanie. Przyczyną może być niewłaściwa wartość cieplna, błędny dobór świecy, przedwczesny zapłon lub spalanie stukowe. Długotrwałe spalanie stukowe może uszkodzić tłoki, zawory i inne elementy silnika, dlatego takiej świecy nie należy traktować jako jedynego problemu.

Pęknięcie izolatora

Rysa lub odłupanie ceramicznego izolatora może powodować przebicie napięcia i wypadanie zapłonu. Częstą przyczyną jest upuszczenie świecy przed montażem, użycie krzywo ustawionej nasadki albo zbyt duży moment dokręcania. Uszkodzonego izolatora nie naprawia się – świecę trzeba wymienić, a przyczynę pęknięcia sprawdzić przed montażem kolejnej.

Usterki świec zapłonowych – szybka tabela diagnostyczna

Poniższe zestawienie pozwala połączyć widoczny symptom z możliwą przyczyną i pierwszym działaniem:

Jak montaż wpływa na trwałość świecy?

Jednym z najczęstszych powodów uszkodzeń jest nieprawidłowy moment dokręcenia. Zbyt mocne dokręcenie może odkształcić metalowy korpus, poluzować izolator i pogorszyć odprowadzanie ciepła do głowicy. W skrajnym przypadku ceramika pęka, a świeca przegrzewa się.

Zbyt słabe dokręcenie również jest niebezpieczne. Świeca może wibrować, tracić szczelność i gorzej przekazywać ciepło. W rezultacie rośnie temperatura izolatora, a elektroda masowa może ulec uszkodzeniu. Dokładna wartość momentu zależy od typu świecy, gwintu i konstrukcji silnika, dlatego należy użyć danych z instrukcji serwisowej lub katalogu producenta.

Podczas montażu trzeba zwrócić uwagę na kilka zasad:

• Dobierz świecę według katalogu – liczą się wymiar, zakres cieplny, konstrukcja i zalecany odstęp elektrod.
• Użyj klucza dynamometrycznego – dokręcanie „na wyczucie” nie zapewnia właściwego docisku.
• Nie upuszczaj świecy – niewidoczne pęknięcie ceramiki może ujawnić się dopiero po uruchomieniu silnika.
• Ustaw nasadkę prosto – przechylone narzędzie może obciążyć izolator i gwint.

Objawy zużycia świec podczas pracy silnika

Nie zawsze trzeba od razu wykręcać świece, aby podejrzewać ich zużycie. Objawy mogą jednak pochodzić także z cewek, wtryskiwaczy, nieszczelności dolotu lub problemów z kompresją:

• szarpanie podczas przyspieszania lub przy niskich obrotach,
• trudności z uruchomieniem, szczególnie na zimno,
• nierówna praca silnika i falowanie obrotów,
• spadek mocy oraz stopniowy wzrost zużycia paliwa.

Jeżeli po wymianie świec objawy pozostają, nie należy montować kolejnego kompletu w ciemno. Trzeba sprawdzić cewki zapłonowe, wtryskiwacze, skład mieszanki i ewentualne błędy zapisane w sterowniku silnika.

Co sprawdzić przed wymianą świec?

Przed założeniem nowych elementów przejdź przez krótką listę kontrolną:

• Porównaj oznaczenie świecy z katalogiem producenta samochodu lub silnika.
• Sprawdź, czy wybrana wartość cieplna odpowiada danemu silnikowi.
• Ustal, czy nagar nie wynika z zabrudzonego filtra powietrza lub zbyt bogatej mieszanki.
• Poszukaj śladów spalania oleju, chłodziwa albo przegrzewania.
• Oczyść gniazda i gwinty, a następnie użyj klucza dynamometrycznego.

Świece standardowe i wykonane z irydu lub platyny mogą mieć różną trwałość, ale materiał elektrod nie kompensuje złego doboru ani błędnego montażu. Gdy po wymianie silnik nadal szarpie, traci moc lub ma problemy z rozruchem, przyczyny należy szukać w całym układzie zapłonowym i zasilania, a nie tylko w samej świecy.
